SDM01/TWM Energy Meter / Energiemessgerät (3P+N, 120 A, Tuya Wi-Fi & Modbus)

3-Kanal-WiFi-Energiemessgerät 120 A - Smart Power Monitoring Meter mit Split-Core-Stromwandlern und Relais-Schalter - Echtzeit-Stromverbrauchsmesser

Der SDM01-TWM Smart Energy Monitor ist ein kompaktes Überwachungsgerät, das aus einem nur 18 mm breiten Monitor zur DIN-Schienen-Installation und drei Split-Core-Stromwandlern (CTs) besteht. Als professioneller 3-Phasen-WiFi&Modbus-Energiezähler misst er präzise Echtzeitdaten wie Spannung, Strom, Leistung und Energie. Dank der nahtlosen Verbindung zur Tuya Smart Cloud kannst du deinen Energieverbrauch in Echtzeit überwachen und verwalten.

Highlights:

• Echtzeitüberwachung: Behalte wichtige elektrische Daten wie Spannung, Strom und Leistung immer im Blick.
• Bidirektionale Messung: Miss den Energiefluss in beide Richtungen, sowohl bei Verbrauch als auch bei Erzeugung.
• Einfache Installation: Das Überwachungsmodul benötigt nur 1 MW Platz auf der DIN-Schiene und arbeitet mit kompakten Split-Core-Stromwandlern (CTs).
• Smartes Leben: Profitiere von smarten Funktionen wie Diagrammanalyse, Alarmmeldungen und Szeneneinstellungen.
• 99% Genauigkeit: Mit einem hochwertigen Chip erreicht das Gerät eine Messgenauigkeit von bis zu 99%. So kannst du den Stromverbrauch deiner Geräte präzise ermitteln. Wenn du ein zuverlässiges Strommessgerät suchst, ist das hier die perfekte Wahl.

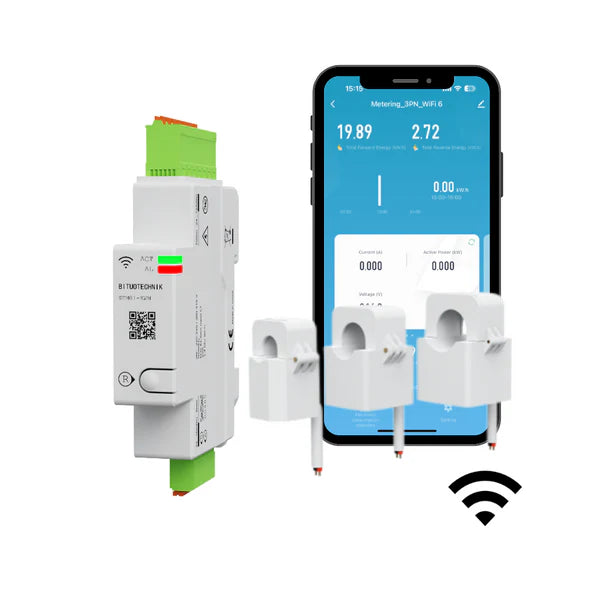

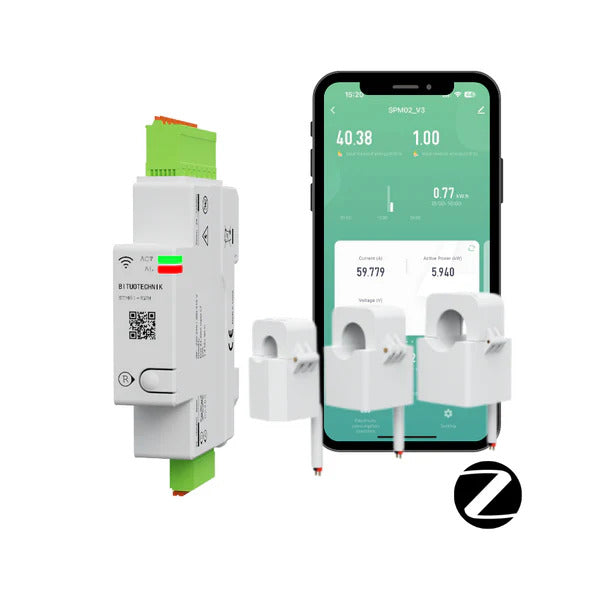

• APP-Fernüberwachung: Mit der Smart Life- oder Tuya-App kannst du Strom, Spannung, Leistung und den Gesamtverbrauch in Echtzeit einsehen. Außerdem bekommst du Benachrichtigungen bei Überspannung, Unterspannung oder Überlast, um deine elektrischen Geräte zu schützen.
• Kostenlose Verbrauchsstatistiken: Mit der Smart Life-/Tuya-App kannst du den täglichen, monatlichen und jährlichen Energieverbrauch deiner Geräte ganz einfach nachverfolgen. So hast du deinen Haushaltsstromverbrauch besser im Griff.

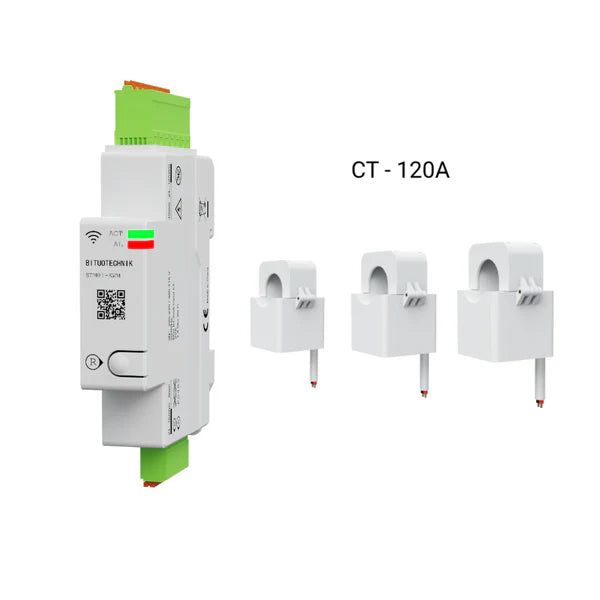

• 3 x 120 A unabhängige Messung: Der 3-Phasen-WiFi-Energiemesser kommt mit drei Split-Core-Stromwandlern, die jeweils bis zu 120 A unabhängig messen können.
• Es umfasst drei zentrale ICs – einen Metering-MCU, ein ESP32-8685 Wi-Fi und einen RS485-Isolations-IC – sowie eine eingebettete Webseite für den lokalen Zugriff.

Technische Daten

• Produktmodell: SDM01/TWM-12
• Kommunikationstyp: Wi-Fi, Modbus
• Nennspannung Un (L-N): ~ 220-240 V, 50/60Hz
• Nennspannung Un (L-L): ~ 380-415 V, 50/60Hz
• Maximaler Strom Imax: 120 A
• Überspannungskategorie: III
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungs-Stoßspannung Uimp: 4 kV
• Verschmutzungsgrad: 3
• Schutzgrad: IP20
• Nennbetriebstemperatur: -25~60 ℃
• Leistungsaufnahme bei normalem Gebrauch: 0.7 W
• Leistungsaufnahme im Pairing-Modus: 1.4 W

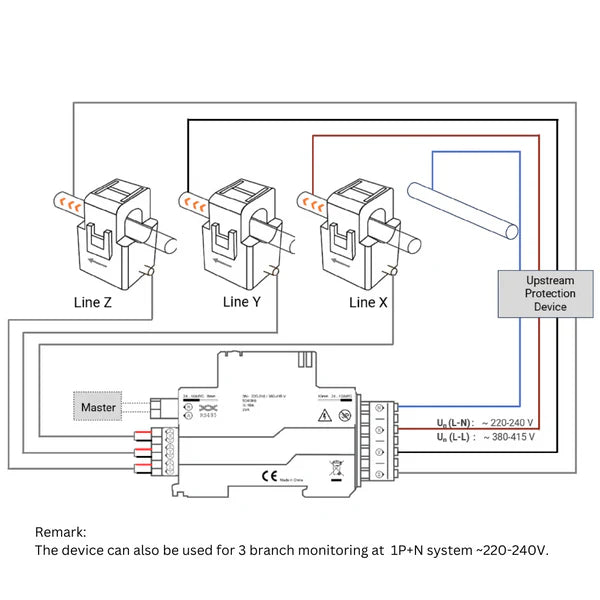

Schnellinstallationsanleitung

Schritt 1: Installiere SDM für Echtzeitdaten
Installiere das SDM an deinem Stromverteiler (Verbrauchereinheit). Beginne damit, deinen gesamten Energieverbrauch im Haushalt zu überwachen, oder alternativ den Verbrauch von drei einzelnen großen oder mittleren Geräten.

Schritt 2: Verfolge Verbrauchsmuster und identifiziere Verschwendung
Analysiere deine Energiedaten, um Spitzenverbrauchszeiten und die Geräte zu erkennen, die dafür verantwortlich sind.
Entdecke Bereiche, in denen Energie verschwendet wird und der Verbrauch deine Erwartungen übertrifft.

Schritt 3: Optimiere deine Verbrauchsgewohnheiten für Einsparungen
Indem du deine Stromnutzungsgewohnheiten an datenbasierte Verbrauchsmuster anpasst, kannst du unnötigen Verbrauch erkennen und eliminieren, z.B. durch versehentlich eingeschaltete Lichter oder kontinuierliches Wasserheizen.
Nutze die historischen Daten, um deinen Fortschritt zu verfolgen und ein besseres Verständnis für deine Energieeinsparungen zu bekommen.

Video für die Schnellinstallation
