Balkonkraftwerk Montageset für 2 Solarmodule

- Solarmodul Halterung für Geländer - bis 30° verstellbare Neigung

Mit diesem Balkonkraftwerk-Montageset können die Solarmodule direkt am Balkongeländer montiert werden.

Hinweis: Der Preis enthält die Versandkosten (DE).

Besonderheiten:

• Korrosionsbeständig, stabile Ausführung

• Einfache Montage, zwei Montage-Varianten verfügbar
• Verstellbare Neigung bis 30°
• Geeignet für horizontale Montage & Modulhöhe von 30mm und 35mm
• 10 Jahre Garantie

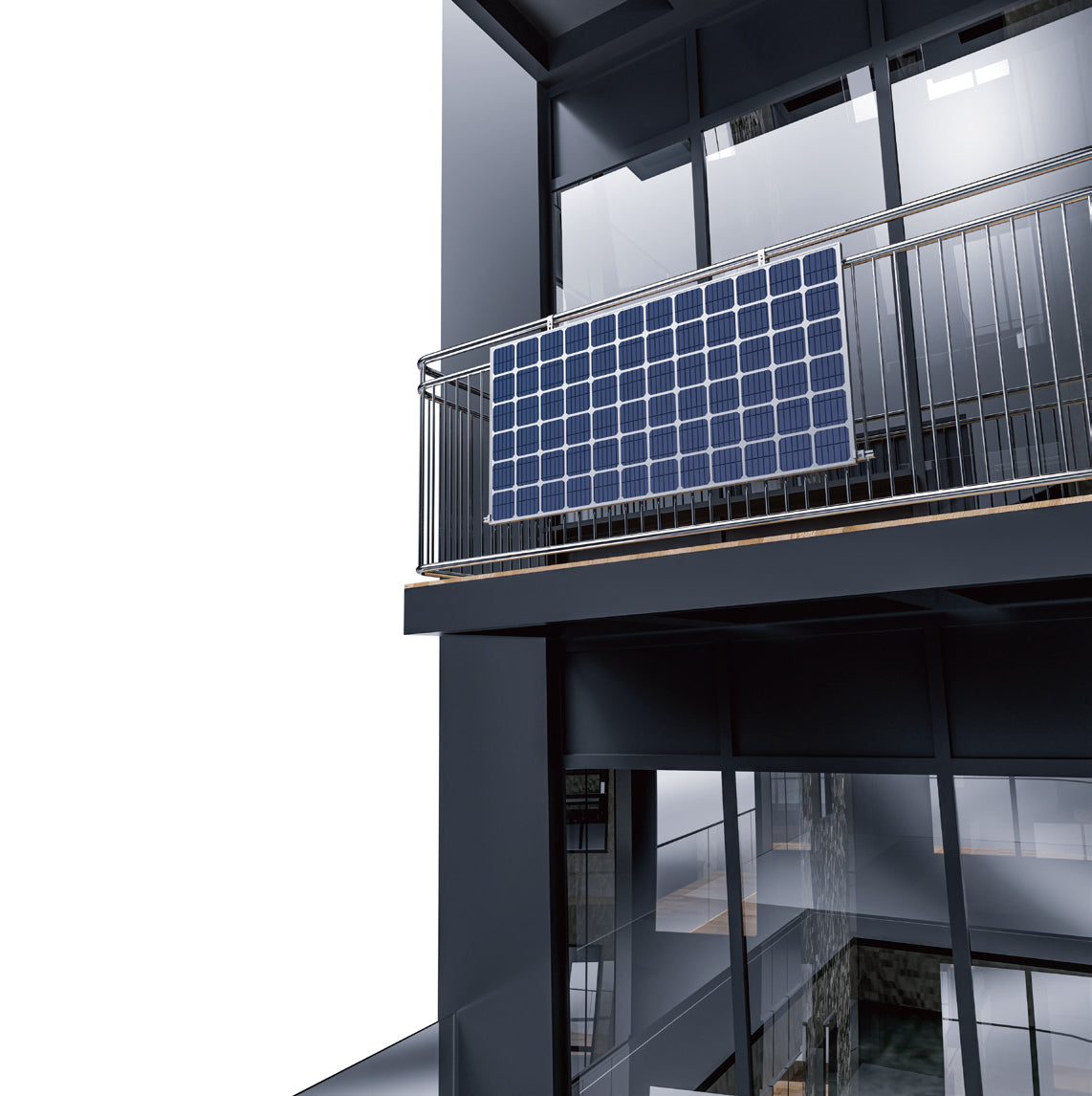

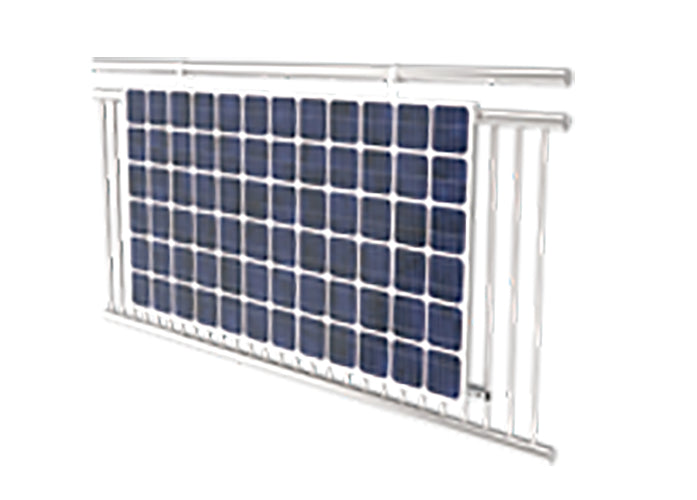

Montage-Variante 1: Flach ans Geländer mit den beiden mitgelieferten Trägerschienen (0° Grad Neigung).

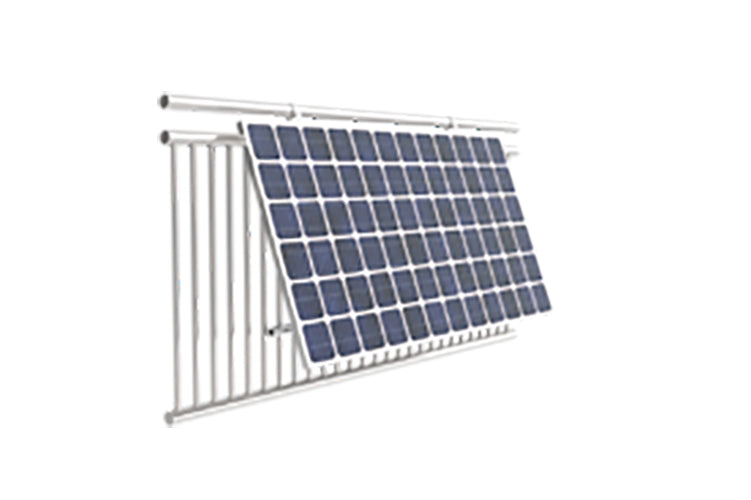

Montage-Variante 2: Man nutzt die beiden mitgelieferten Aufständerungen und kann somit das Solarmodul in einer Neigung von 15° bis 30° Grad ausrichten.

Die Montage ist sehr leicht:

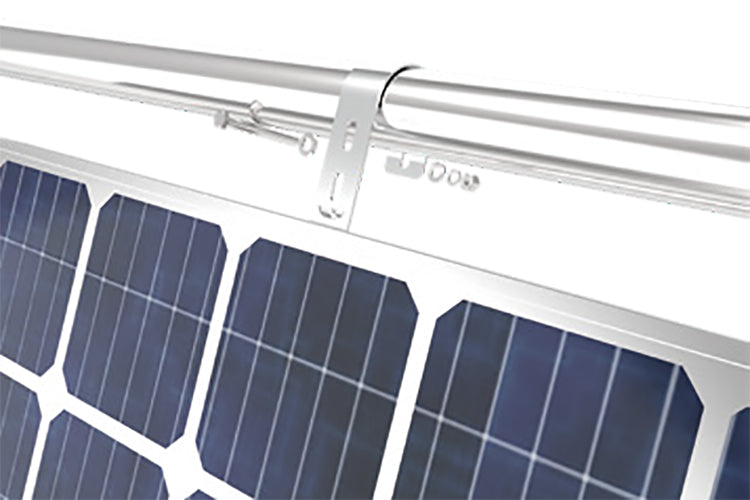

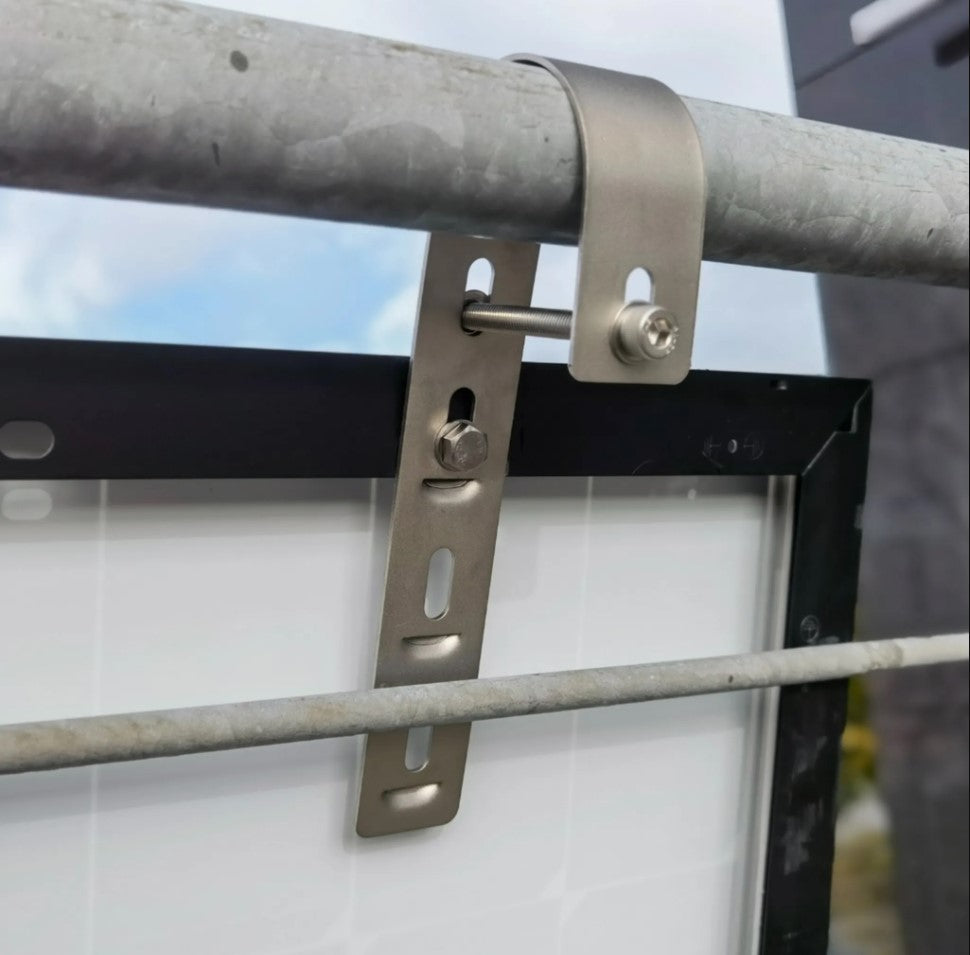

Die Oberseite vom Solarmodul wird mit den beiden Haken verschraubt. Die Haken werden am Handlauf (Durchmesser bis 62 mm) des Balkongeländers eingehängt und verschrauben.

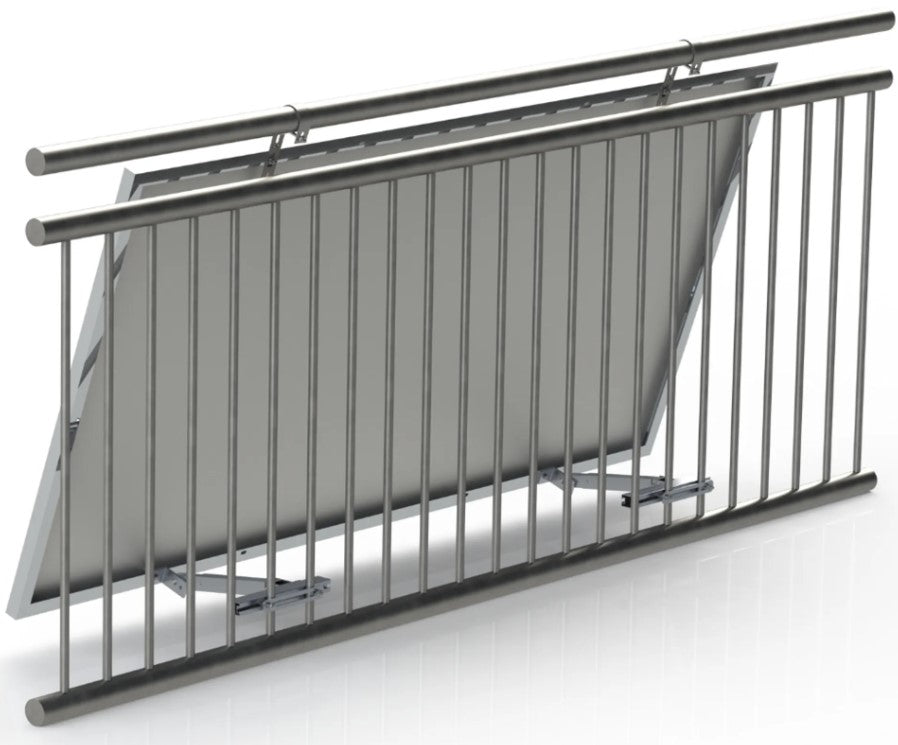

Die Unterseite vom Solarmodul wird mit den beiden verstellbaren Aufständerungen (oder den beiden Trägerschienen) verschraubt und dann am Balkongeländer oder an der Wand (Fassade) befestigt. Um die Ständer an der Wand zu montieren, braucht man zusätzlich noch Betondübel und Dübel-Schrauben, die nicht im Lieferumfang enthalten sind.

Technische Daten

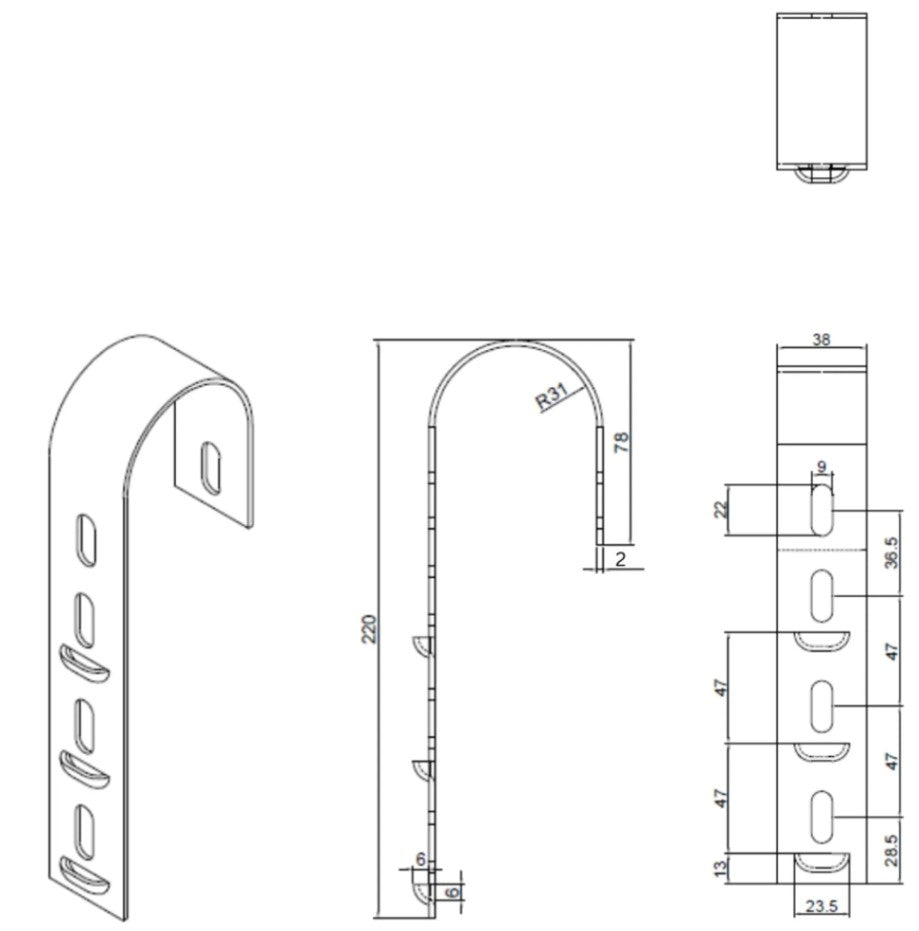

Haken:

• Abmessung: 220 mm X 38 mm X 62 mm (LxBxT), 2 mm Stärke.
• Gewicht: 170 g je Haken
• Material: nichtrostender Stahl

Ständer:

• Abmessung: Innenschiene 30 x 30 mm und Außenschiene 34 x 34 mm.
• Länge verstellbar: ca. 245 mm – 490 mm
• Material: Aluminium

Das Set ist für 2x Solarmodule.

Datenblatt

Installationsanleitung

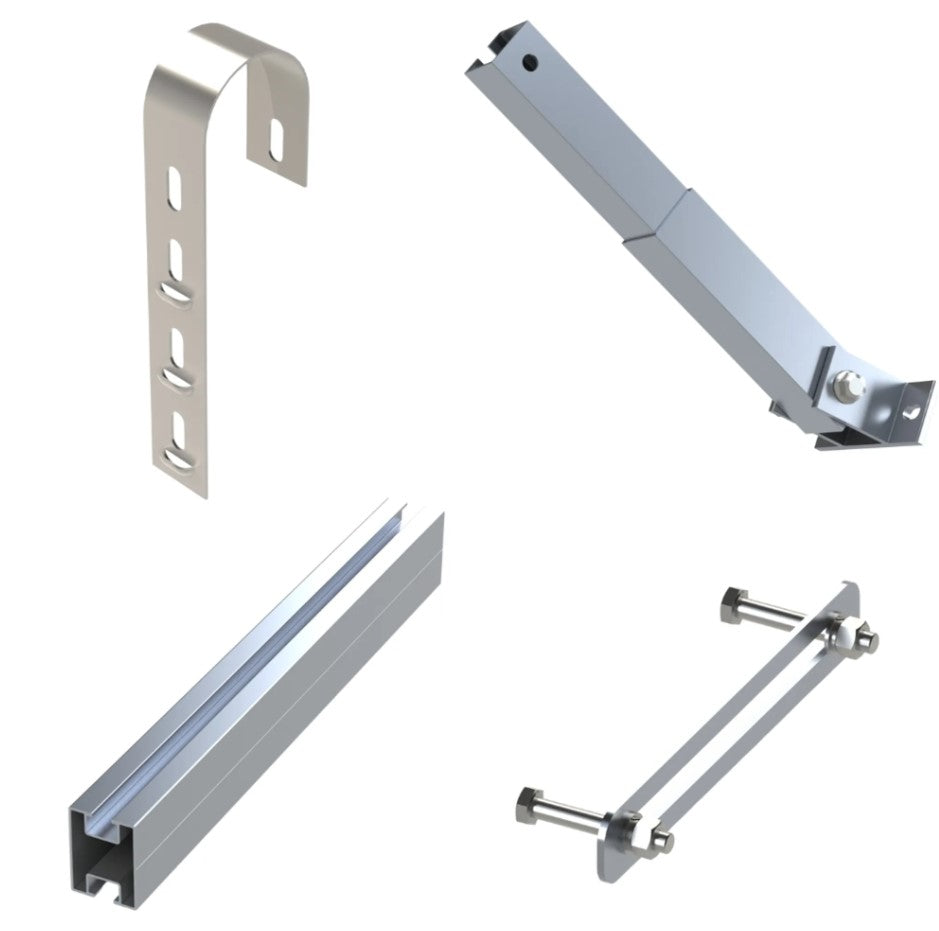

Lieferumfang:

• 4 x Balkon-Haken
• 4 x Haken-Befestigungsschrauben M8 x 90
• 4 x vormontierte Ständer
• 6 x Schrauben M8 x 20 mit Mutter und Scheiben
• 4 x Alu-Schiene (300mm)
• 4 x Alu-Befestigungsteile mit Schrauben
• 4 x Alu-Klemmen mit Schrauben (geeignet für Modulhöhe von 30mm und 35mm)
