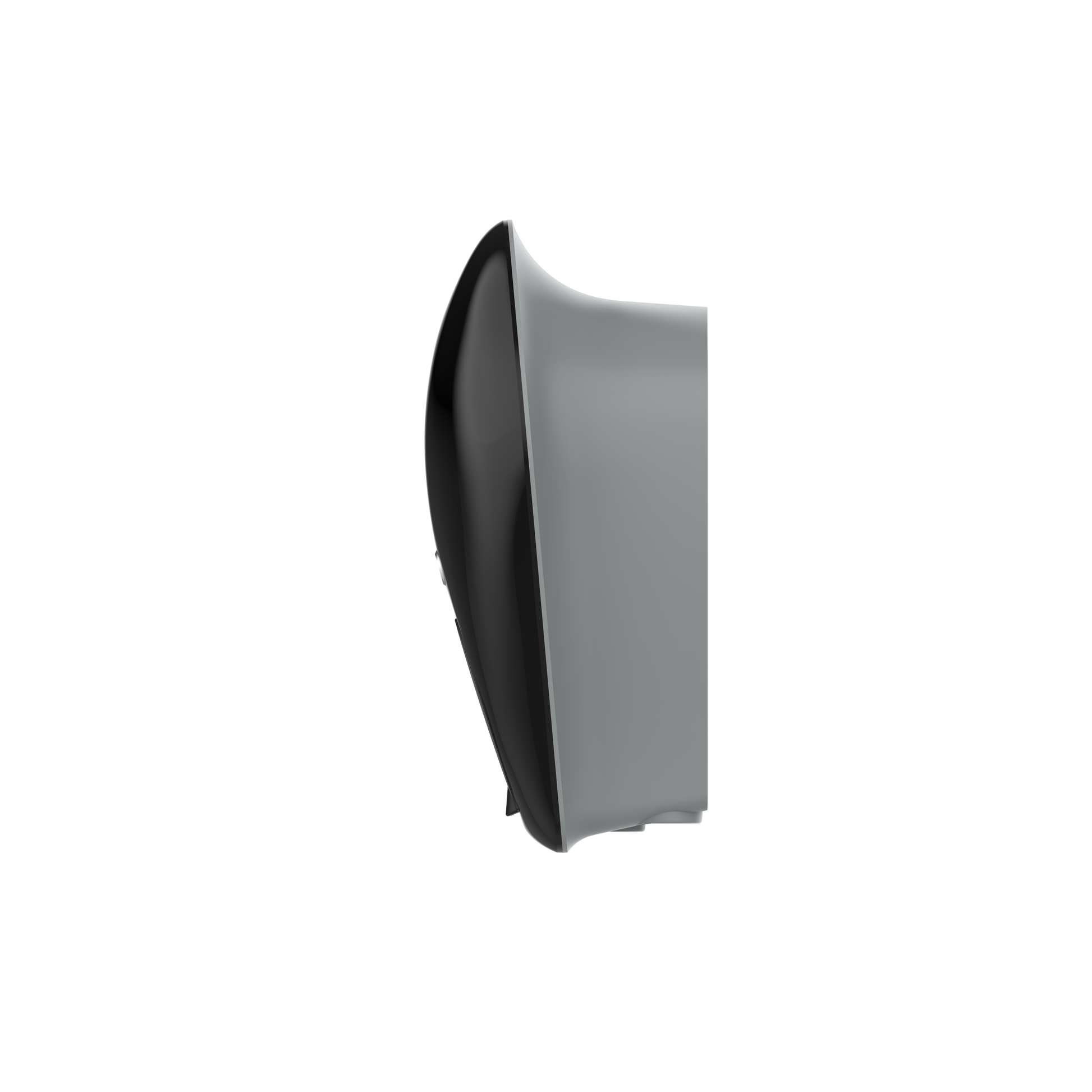

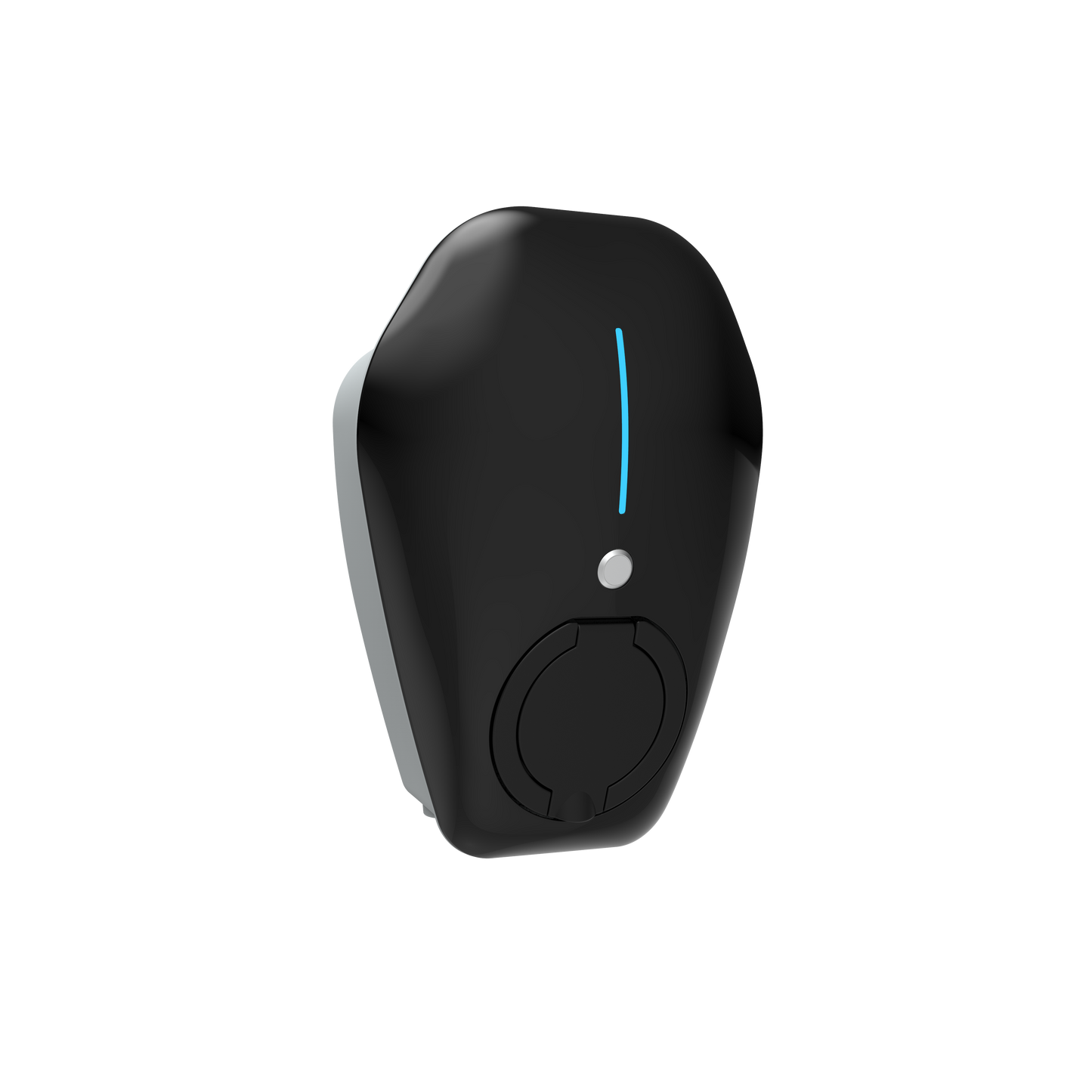

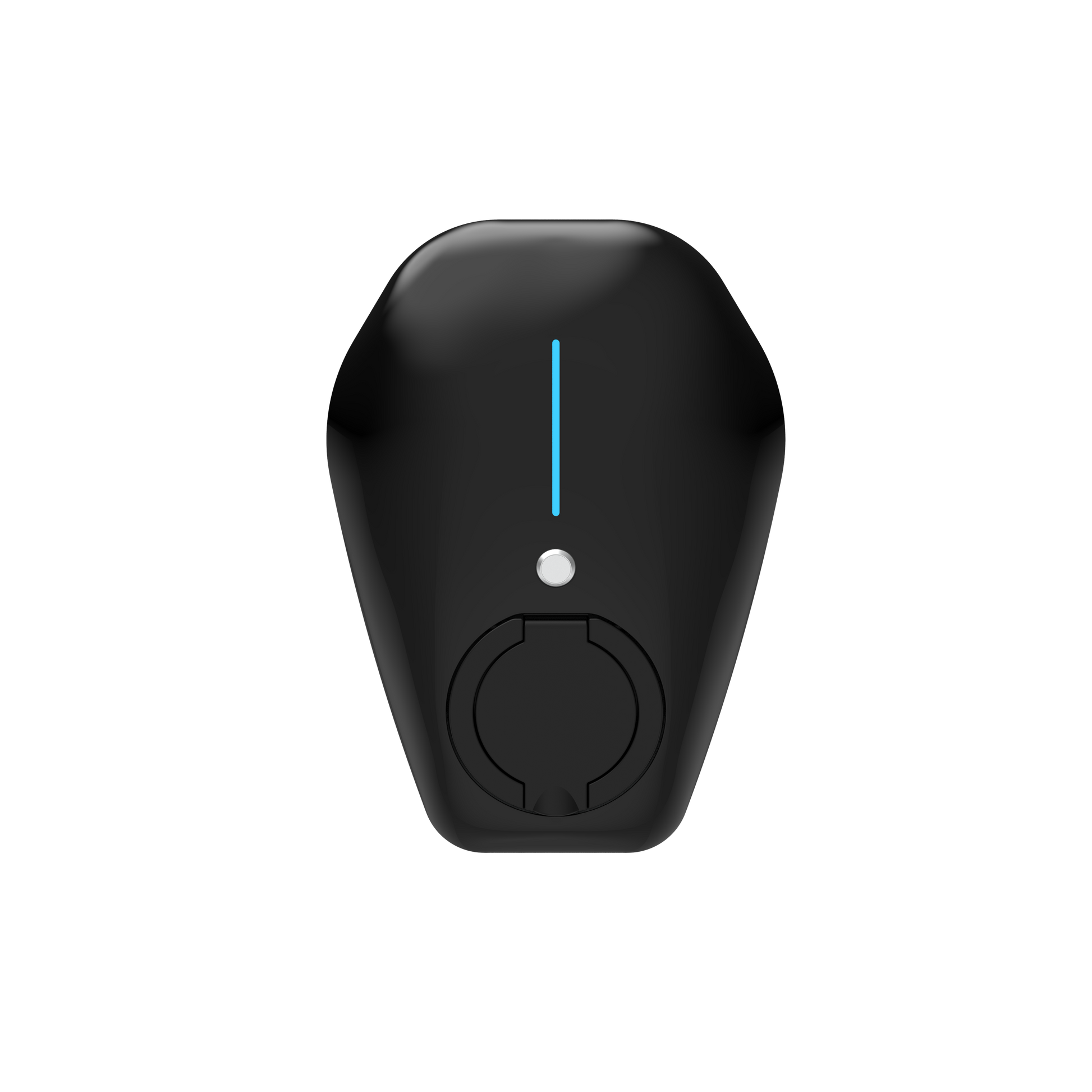

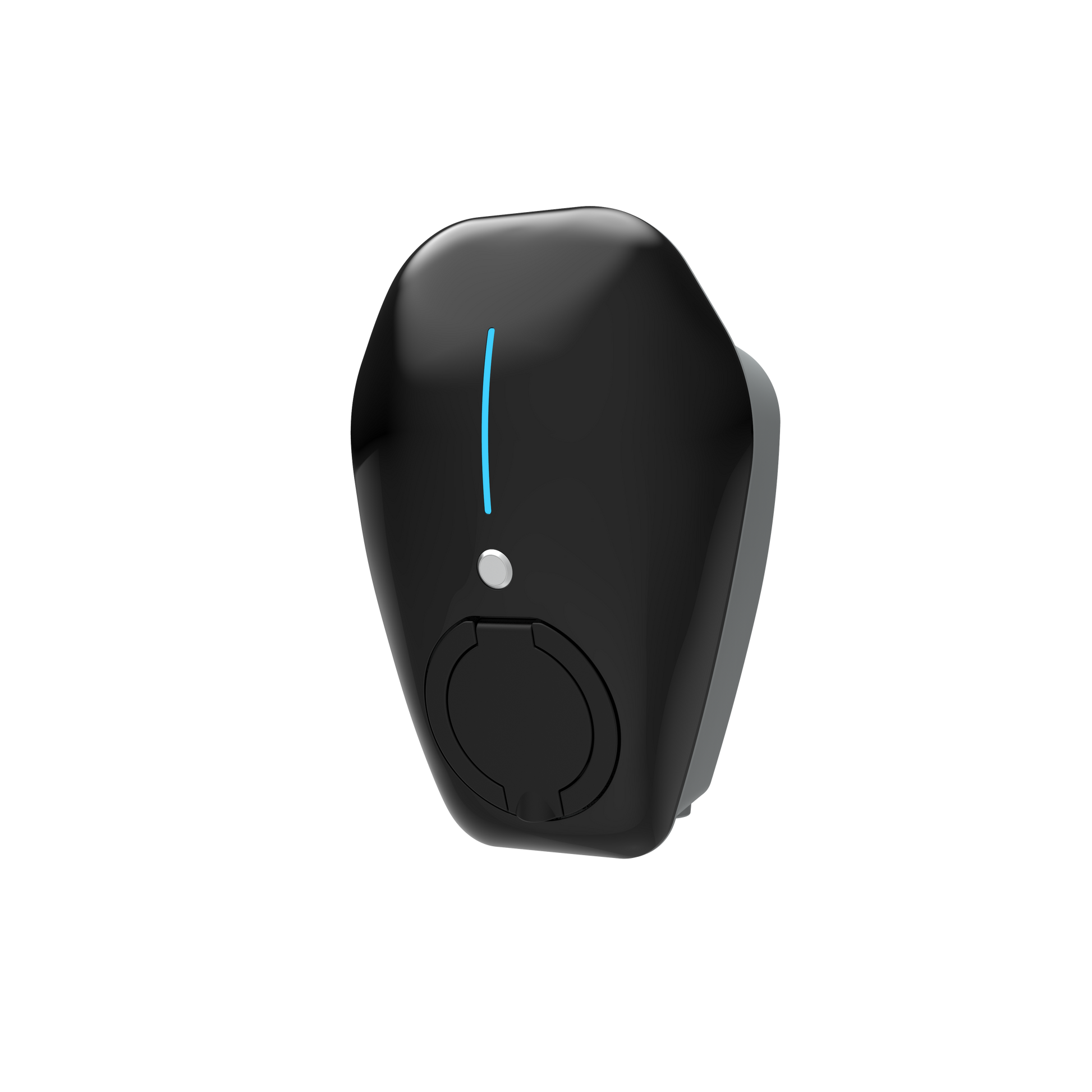

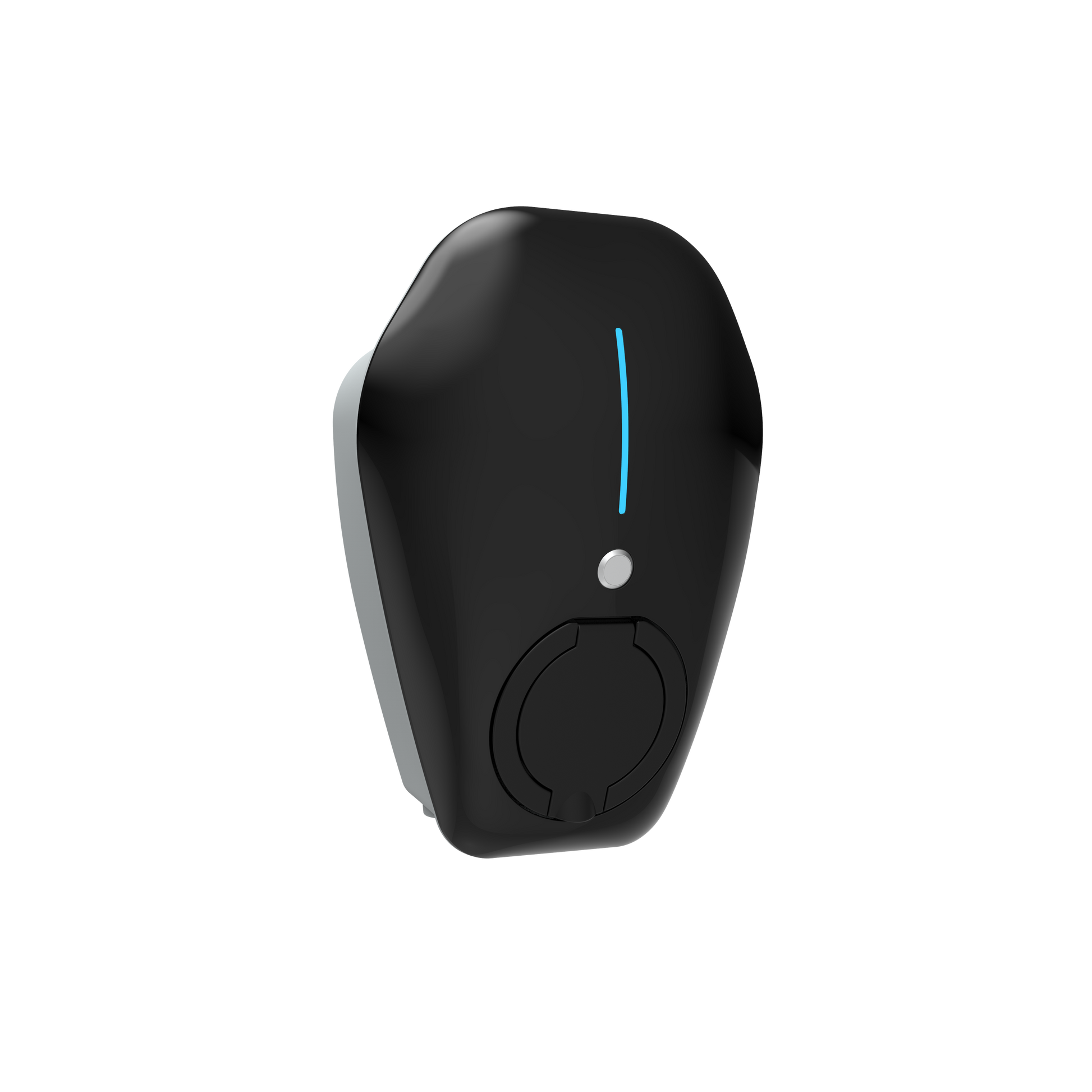

Entratek Wallbox Power Dot Mini 11 kW Steckdose - Intelligente AC Wallbox gemäß ISO 15118-2/-20

Entratek Wallbox Power Dot Mini 11 kW Steckdose - Intelligente AC Wallbox gemäß ISO 15118-2/-20

Der Power Dot Mini ist eine kompakte und leistungsstarke 11-kW-AC-Wallbox für intelligentes und zukunftssicheres Laden von Elektrofahrzeugen. Mit integrierter Konnektivität über Ethernet, WLAN und Bluetooth, OCPP-Unterstützung sowie intelligenten Funktionen für dynamisches Lastmanagement und PV-Überschussladen lässt sich die Wallbox flexibel in moderne Lade- und Energiemanagementsysteme integrieren.

Ein besonderes Highlight: Für dynamisches Lastmanagement und PV-Überschussladen können drei Stromwandler direkt an den Power Dot Mini angeschlossen werden. Dadurch ist für viele Anwendungen kein separater Lastmanagement-Controller erforderlich.

Besonderheiten der Wallbox Power Dot Mini

1. Geeignet für Ladeinfrastruktur in Mehrfamilienhäusern

Der Power Dot Mini eignet sich dank Lastmanagement, Netzwerkkommunikation und zentraler Steuerungsmöglichkeiten auch für Ladeinfrastruktur in Mehrfamilienhäusern, WEGs und auf Unternehmensparkplätzen.

Über das Entratek Lastmanager Set / Lastmanager Set Pro können mehrere Ladepunkte gemeinsam in ein zentrales Lastmanagement eingebunden und die verfügbare Anschlussleistung intelligent verteilt werden.

2. Dynamisches Lastmanagement direkt über CT-Stromwandler

Bis zu drei externe CT-Stromwandler können direkt an den Power Dot Mini angeschlossen werden. Sie erfassen die Stromflüsse am Netzanschlusspunkt in Echtzeit und ermöglichen eine dynamische Anpassung der Ladeleistung an die aktuell verfügbare Leistung.

Damit lässt sich dynamisches Lastmanagement mit einer einzelnen Power Dot Mini besonders einfach realisieren – ohne zusätzlichen separaten Lastmanagement-Controller.

3. Intelligentes PV-Überschussladen

In Verbindung mit den direkt angeschlossenen CT-Stromwandlern kann der Power Dot Mini den verfügbaren PV-Überschuss erfassen und die Ladeleistung entsprechend anpassen.

Mit den drei Energiemodi Full, Solar Assist und Solar Only lässt sich das Ladeverhalten flexibel an die eigene PV-Erzeugung und den gewünschten Ladekomfort anpassen.

Da die relevanten Energieflüsse direkt gemessen werden, funktioniert die Lösung unabhängig vom Hersteller der Photovoltaikanlage.

4. Zukunftssicher mit ISO 15118-20

Der Power Dot Mini unterstützt ISO 15118-2 und ISO 15118-20 bereits hardware- und softwareseitig. Damit ist die Wallbox für moderne Fahrzeugkommunikation und zukünftige intelligente Ladeanwendungen vorbereitet – ohne zusätzliche Freischaltung für ISO 15118-20.

Dank OTA-Updates (Over-the-Air) kann der Funktionsumfang auch zukünftig erweitert werden. Optionale Funktionen wie Plug & Charge und OCPP 2.0.1 können bei Bedarf kostenpflichtig per Software-Upgrade freigeschaltet werden.

Hinweis: Ausstattungs- und Funktionsumfang können bei früher ausgelieferten Geräten je nach Modellversion und Bestellzeitpunkt abweichen.

5. Fünf Jahre Herstellergarantie

Profitieren Sie von einer 5-jährigen Herstellergarantie sowie einem umfassenden Serviceangebot für hohe Betriebssicherheit und langfristige Planungssicherheit.

Mehr Infos zur Garantie

6. Einfache Inbetriebnahme – auch ohne Internet

Dank integrierter Bluetooth-Konfiguration lässt sich der Power Dot Mini schnell und unkompliziert konfigurieren und in Betrieb nehmen – auch ohne bestehende Internetverbindung, beispielsweise in einer Tiefgarage.

7. Skalierbar für Mehrfamilienhäuser & Parkplätze

Für größere Ladeinfrastrukturen lässt sich der Power Dot Mini mit dem Entratek Lastmanager Set / Lastmanager Set Pro kombinieren.

Damit können bis zu 252 Ladepunkte intelligent gesteuert und die verfügbare Leistung zentral verteilt werden.

Das Lastmanager Set Pro ermöglicht darüber hinaus die Einbindung der Ladeinfrastruktur in eine zentrale Steuerungsarchitektur gemäß §14a EnWG.

Hinweis: Für die Realisierung von dynamischem Lastmanagement und PV-Überschussladen werden entweder 3 × Stromwandler 100 A oder 1 × Entratek Lastmanager Set / Lastmanager Set Pro benötigt.

Technische Spezifikationen der Wallbox Power Dot Mini

Technische Details

► Spannung: 3 × 230 V / 400 V AC (±10 %)

► Netzfrequenz: 50 Hz

► Ladeleistung: bis zu 11 kW

► Ladeanschluss: Typ-2-Steckdose

► 3 × CT-Anschluss für dynamisches Lastmanagement und PV-Überschussladen

► Zugang über RFID, App, Bluetooth bzw. physischen Taster

► Kommunikation über LAN und WLAN

► OCPP 1.6 JSON

► OCPP 2.0.1 (optional, kostenpflichtiges Software-Upgrade)

► Modbus

► ISO 15118-2 / ISO 15118-20 – hardware- und softwareseitig unterstützt

► Plug & Charge (optional, kostenpflichtiges Software-Upgrade)

► §14a EnWG über EEBUS

► Entratek App zur Steuerung und Überwachung

Allgemeine Daten

• Abmessungen (H × B × T): 288 × 208 × 128 mm
• Betriebstemperatur: −30 °C bis +50 °C
• Gewicht: 3 kg (Steckdosen-Variante) / 4,5 kg (5-m-Kabel-Variante)
• Herstellergarantie: 5 Jahre
• Statusanzeige über LED

Sicherheit

• Überlastschutz nach EN IEC 61851-1:2019
• Integrierter RCD Typ A 30 mA AC
• Integrierte DC-Fehlerstromerkennung 6 mA (RDC-DD)
• Schutzart: IP54
• Stoßfestigkeit: IK10

Vorteile

► Dynamisches Lastmanagement ohne separaten Controller über drei direkt angeschlossene CT-Stromwandler

► PV-Überschussladen unabhängig vom Hersteller der PV-Anlage

► Drei Energiemodi: Full, Solar Assist und Solar Only

► Lokales statisches Lastmanagement über Master-/Slave-Prinzip möglich

► Dynamisches Lastmanagement für bis zu 252 Ladepunkte in Verbindung mit dem Entratek Lastmanager

► Monitoring des Energieverbrauchs im Haushalt

► ISO 15118-2 / ISO 15118-20 hardware- und softwareseitig unterstützt

► OCPP 1.6 JSON

► OCPP 2.0.1 optional per Software-Upgrade

► Plug & Charge optional per Software-Upgrade

► §14a EnWG über EEBUS

► 5 Jahre Herstellergarantie

► Verschlüsselungsprotokoll TLS 1.2

► Einsatz als WLAN-Repeater möglich

► Integrierte DC-Fehlerstromerkennung 6 mA

► Integrierter RCD Typ A 30 mA AC

Intelligente Steuerung per App / OCPP-Backend

► Bluetooth-Modus für Konfiguration und Offlinebetrieb

► ECO-Funktion: Steuerung der Ladeleistung gemäß dem Ladezeitraum

► Einstellbarer Ladestrom zwischen 6 A und 16 A

► Ladevorgang fernstarten und -stoppen

► Anzeige von Ladedaten und Ladestatus

► Verwaltung der RFID-Zugänge

► Verwaltung von Gruppen und Mitgliedern

► Erfassung von Verbrauchsdaten der Ladevorgänge

► Export der Ladehistorie als Excel-Datei

Dokumente & Anleitungen

Benutzerhandbuch

Verdrahtungsplan

Bluetooth-Konfigurationsanleitung

Web-Konfigurationsanleitung

App-Anleitung

EU-Konformitätserklärung

Lieferumfang

• Power Dot Mini × 1
• Öffnungswerkzeug × 1
• RFID-Karten × 2
• Bohrschablone × 1
• Benutzerhandbuch × 1
• M5 × 40 Schrauben
• Klemmen-Crimps × 5
